Znaczenie cieniowania w fotogrametrii 3D

Rekonstrukcja obiektów 3D ze zdjęć z pomocą oprogramowania opartego na fotogrametrii jest teraz dostępna. Analiza obiektu 3D jest łatwa i wymaga tylko kilku kroków, choć nieprzewidziane przeszkody mogą pojawić się w każdej chwili.

Jakość zdjęć ma kluczowe znaczenie przy analizie modeli 3D. Ważne jest, aby wiedzieć, jak prawidłowo robić zdjęcia (ustawienia ekspozycji, nakładanie się, ostrość, rozmycie ruchu) i jak radzić sobie z otaczającym środowiskiem.

Narzędzia wizualizacyjne do eliminacji przeszkód

Stos otoczony wysokimi drzewami może skutkować bardzo malowniczym modelem 3D, choć analiza takiego modelu może być trudna. Pracując z obiektami mającymi roślinność, analiza może być trudna z powodu rzucanych cieni lub całkowitego zasłonięcia obiektu. Jednym ze sposobów na uniknięcie wpływu cieni jest robienie zdjęć, gdy słońce jest w zenicie.

Obszary zacienione wyeliminowane przez cieniowanie

Poniższe zdjęcie doskonale ilustruje powszechną sytuację z cieniami. Stos na zdjęciu jest trudny do wykrycia, ponieważ większa część jego konturów i powierzchni idealnie zlewa się z cieniami. Po dokładniejszym przyjrzeniu się, stos i jego niewyraźne kontury są trudne do zauważenia.

Fotogrametryczna Cyfrowa Mapa Wysokości (DEM)

W takich sytuacjach nieoceniona jest funkcja DEM (Digital Elevation Model). Warstwa DEM jest przydatna do szybkiej i nieograniczonej wizualizacji reliefu powierzchni i analizy obiektów. Ta funkcja eliminuje wszelkie możliwe zakłócenia i dokładnie odzwierciedla wysokość obiektu zgodnie z jego współrzędnymi, zarejestrowanymi podczas robienia zdjęć. W ten sposób dokładna powierzchnia obiektu zostaje odtworzona.

Dlatego DEM jest głównie używany do analizy obiektów. Oprogramowanie Pixpro oferuje szeroki zakres opcji cieniowania, które są bardzo przydatnymi funkcjami przy stosowaniu różnych metod cieniowania DEM. Dzięki ich zmianie można wyraźnie zobaczyć, że obiekt istnieje. Na przykład, tryb płaskiego cieniowania już daje wyraźniejszy obraz, gdzie znajduje się rzeczywisty obwód stosu.

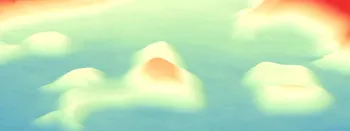

Jeszcze bardziej atrakcyjnymi wizualnie opcjami są te z kolorowaniem gradientowym, zwłaszcza spektralne. Dzięki widokowi 3D użytkownik może wyraźnie zobaczyć zmiany wysokości i zidentyfikować możliwe linie konturów.

Szeroki zakres opcji kolorystycznych pozwala użytkownikowi uzyskać więcej efektów wizualnych, takich jak wyróżnianie drobnych szczegółów i elementów obiektu. Gdy obiekt jest wyraźnie widoczny, można go łatwo zaznaczyć i przeprowadzić dalsze obliczenia.

Analiza cyfrowej mapy wysokości w Pixpro

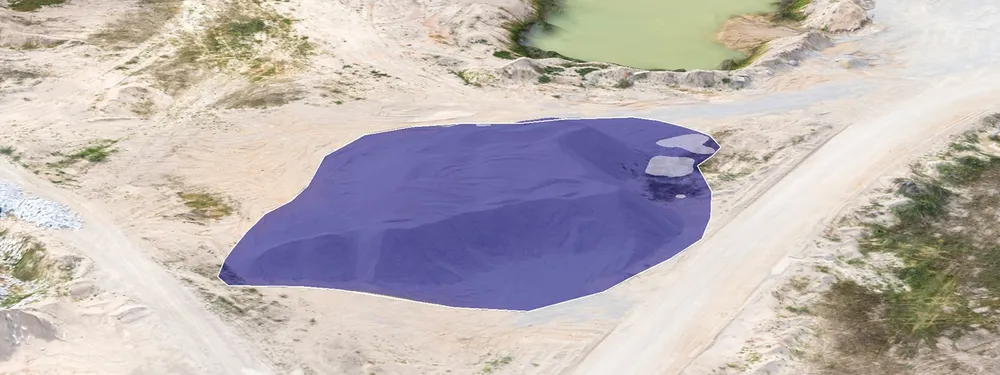

Po wyraźnym zidentyfikowaniu konturów stosu, można przystąpić do analizy stosu. Funkcja poligonu umożliwia wybranie potrzebnego obiektu i obliczenie jego objętości. Możliwe jest również zobaczenie, jak stos jest widoczny w różnych cieniowaniach, pozostawiając wybrany poligon jako punkt wyjścia.

Cieniowanie i analiza cyfrowej mapy wysokości – potężne narzędzie w Pixpro

Oprogramowanie Pixpro posiada szeroki zakres funkcji, które przyspieszają i ułatwiają codzienną pracę analityczną oraz dostarczają niezbędnych informacji do efektywnego zarządzania biznesem. Wybierając oprogramowanie oparte na fotogrametrii, warto zwrócić uwagę na jego zdolność do radzenia sobie z różnymi nieprzewidzianymi sytuacjami.

W końcu, nie zawsze możemy unikać cieni lub ciemności – z różnych powodów nieidealne warunki muszą być przezwyciężone lub dostosowane. Na przykład, deszcz może przestać padać dopiero wtedy, gdy światło zanika i pojawiają się zbyt długie cienie. To sprawia, że obrazy ortofotograficzne wyglądają zbyt dramatycznie i technicznie nieprzydatne. Cienie mogą ukrywać cenne informacje. Z tego powodu różne opcje cieniowania DEM są bardzo ważnymi funkcjami w oprogramowaniu fotogrametrycznym.

Pixpro ma wiele opcji cieniowania, które pozwalają użytkownikowi zmieniać strukturę powierzchni, kolory, ich rozwój i tak dalej. Ułatwia to pracę z małymi obiektami, które są trudne do oceny z powodu cieni lub innych niewygodnych sytuacji.
